Nazov:
Grundfos DDC 6-10 A-PP/E/C-F-31U2U2FG - 97721324
Kategória:
Domáce vodárne
Parametre
| Parameter |
Hodnota |
| Max. Fördermenge |
6 l/h |
| Spannung |
230 V |
| P max |
22 W |
| Max. Betriebsdruck |
10 bar |
Popis

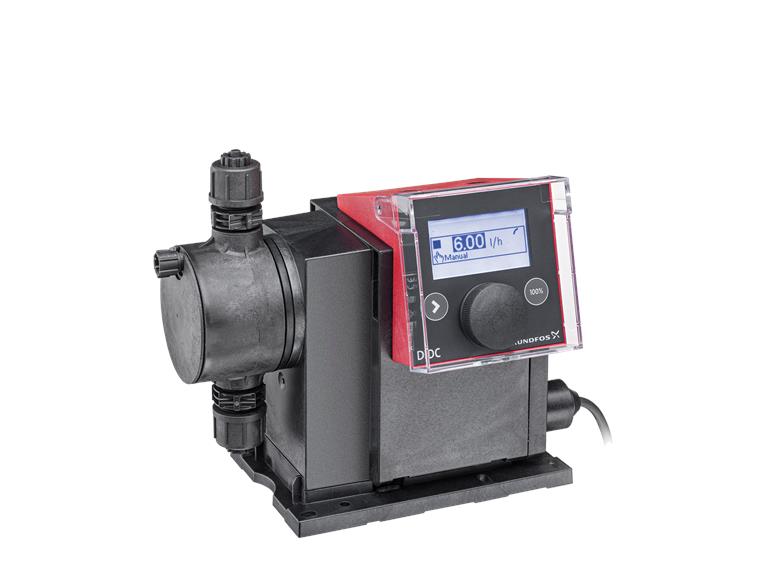

Grundfos Dosierpumpe / Membranpumpe DDC 6-10 A-PP/E/C-F - 97721324
Die SMART Digital DDC ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand - und Bodenmontage ohne zusätzliches Montagezubehör.
|
|
Der Bedienkubus kann in drei verschiedene Positionen gedreht werden (Links/Vorne/Rechts). Die Bedienung der Dosierpumpe erfolgt über ein Dreh-/Drückrad. Die Smart Digital Dosierpumpe verfügt über ein LCD Display mit Klartextanzeige und 4-farbiger Statushinterleuchtung (Weiss/Grün/Gelb/Rot). Das Bediendisplay ist durch eine klappbare Schutzhaube vor Umwelteinflüssen geschützt. Der Dosierkopf besteht aus:
- Robuste und langlebige Voll-PTFE Membran
- Doppelventile für ein Höchstmaß an Dosiergenauigkeit
- Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung
|
|
Betriebsarten:
- Manuelle Dosierung in ml/h, I/h oder gph
- Mengenproportionale Dosierung über Impulseingang in ml/Impuls (incl. Memory Funktion)
|
|
Weitere Merkmale:
- Saughubgeschwindigkeitsreduzierung (Anti-Kavitation), 50 % (max. Q= 3 l/h) oder 25 % (max. Q= 1.5 l/h), speziell für höher viskose oder ausgasende Medien.
- Serviceinformationen (Serviceintervall und Anzeige des Servicekit mit Bestellnummer)
- 2-stufige Bediensperre gegen unbefugten Zugriff
- Zusatzinformationen (z.B. aktuelles mA-Eingangssignal)
- Zähler für dosiertes Volumen (rücksetzbar), Betriebsstunden,..
- Speichern/Laden von kundenspezifischen Einstellungen oder Laden der Werkseinstellungen
|
|
Ein-/Ausgänge:
- Eingang für Impulssignal, ext. Stopp
- Eingang für zweistufige Niveauüberwachung
|
|
Technische Daten| Typenschlüssel | DDC 6-10 A-PP/E/C-F-31U2U2FG | | Max. Volumenstrom | 6 l/h | | Max. Q bei 50% (slow mode) | 3 l/h | | Max. Q bei 25% (slow mode) | 1.5 l/h | | Min. Volumenstrom | 6.0 ml/h | | Einstellbereich | 1:1000 | | Prüfkennzeichen auf dem Typenschild | CE,CSA-US,EAC,RCM | | Ventiltyp | Standard | | Max. Viskosität bei 100% | 50 mPas | | Max. Viskosität bei 50% (slow mode) | 1800 mPas | | Max. Viskosität bei 25% (slow mode) | 2500 mPas | | Wiederholgenauigkeit | 1 % |
Werkstoffe| Material Dosierkopf | PP (Polypropylen) | | Ventilkugel | Keramik | | Dichtung | EPDM |
Installation| Umgebungstemperatur | 0 .. 45 °C | | Max. Betriebsdruck | 10 bar | | Inhalt des Installationsset > siehe Datenheft | Nein | | Installationsart | Kein Installationsset | | Anschluss Saugstutzen | 4/6, 6/9, 6/12, 9/12 mm | | Anschluss Druckstutzen | 4/6, 6/9, 6/12, 9/12 mm | | Max. Saughöhe (Betrieb) | 6 m | | Max. Saughöhe (Ansaugphase) | 2 m |
Fördermedium| Medientemperaturbereich | -10 .. 45 °C | | Medientemperatur während des Betriebs | 20 °C | | Dichte | 998.2 kg/m³ |
Elektrische Daten| P1 max | 22 W | | Netzfrequenz | 50 / 60 Hz | | Bemessungsspannung | 1 x 100-240 V | | Schutzart (gemäß IEC 34-5) | IP65 / NEMA 4X | | Kabellänge | 1.5 m | | Art des Kabelsteckers | EU | | Einschaltstrom | 25A bei 230V, für 2 ms |
Art der Steuerung| Steuerungsvariante | A | | Bedienfeld | Vorne | | Niveaukontrolle | YES | | Kontaktansteuerung | ja | | Ext. Stopp | Ja |
Sonstiges
Leistungskennlinie
Zeichnung Pumpe
|
