Abwasserpumpenschacht DN800_3200 - 1
Produktbeschreibung

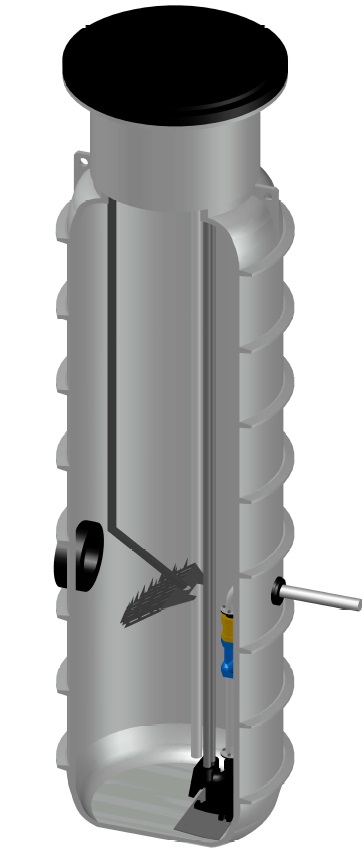

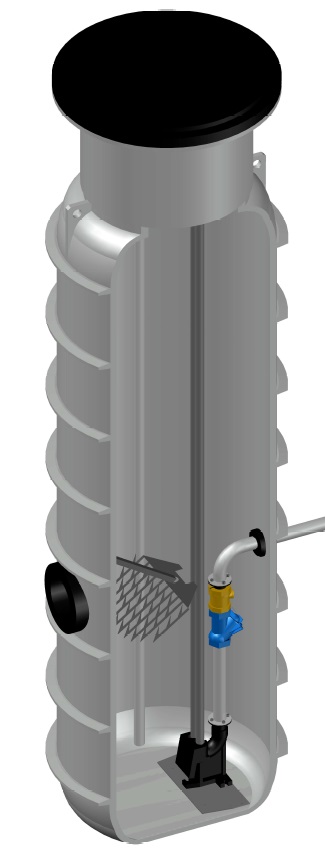

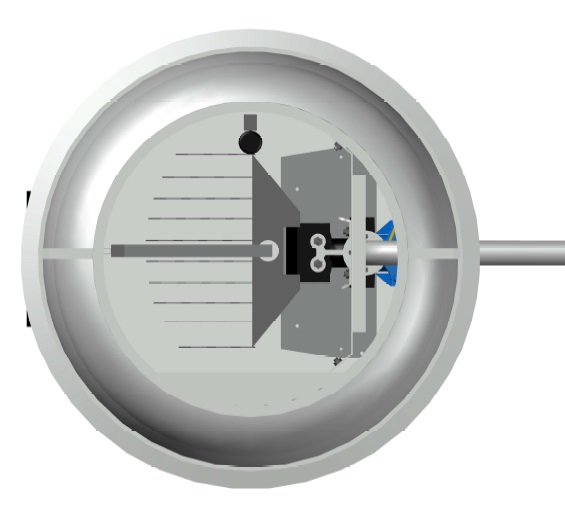

Einbaufertiger Pumpenschacht DN800_3200 für eine Pumpe
Kompletter Pumpenschacht , welcher einbaufertig geliefert wird. Der Pumpenschacht ist bereits mit einem Kupplungsfußkrümmer, Führungsschienen, Druckleitung und einem Filter gegen faserige Verunreinigungen ausgestattet. Der Kupplungsfußkrümmer ist aus Grauguß gegossen, die Führungsschienen, die Druckleitung und der Filter sind aus Edelstahl hersgestellt. Als Kupplungskußkrümmer wird der Grundfos Krümmer verwendet, welcher die einfache Installation der Pumpe durch eine Flansch am Druckabgang der Pumpe ermöglicht. Der Pumpenschacht wird ohne Pumpe geliefert, was dem Kunden die Möglichkeit bietet eine Pumpe zu montieren, welche zu 100% seinen Anforderungen entspricht. Die Führungsschienen und der Kupplungsfußkrümmer ermöglichen die einfache Montage der Pumpe im Falle einer notwendigen Wartung. Die minimale Höhe des Schachtes beträgt 2800 mm und lässt sich durch seinen Teleskopdeckel auf eine maximale Höhe von 3200 mm verlängern. Der Zulauf wird durch eine Vorbereitung für ein KG Rohr DN160 sichergestellt, dieser Zulauf wird durch einen Dichtring abgedichtet.
Die größten Vorteile des Pumpenschachtes:
- Filter gegen faserige Verunreinigungen - schützt vor Eindringen von faserigen Verunreinigungen (Feuchttücher, Waschlappen und vergleichbare) in die Pumpe
- Automatische Kupplung - ermöglicht die einfache Montage und Demontage der Pumpe im Falle einer notwenigen Wartung
- Edelstahl Druckleitung - die Druckleitung ist aus Edelstahl, welcher vor Korrosion schützt und eine lange Lebenszeit garantiert
- Einbaufertiger Versand und freie Wahl der richtigen Pumpe durch den Kunden
Abmessungen Kupplungsfußkrümmer
Lieferumfang
- Schacht PEHD DN 800 mit adaptivem Teleskopdeckel
- Komplett montierte Druckleitung aus Edelstahl AISI304
- Rückschlagventil
- Absperrventil aus Edelstahl
- Kupplungsfusskrümmer
- Führungsschienen aus Edelstahl AISI304
- Filter gegen faserige Verunreinigungen aus Edelstahl AISI304
Der Abwasserpumpenschacht wird im montierten Zustand geliefert und ist direkt zur Installation bereit.
Technische Daten
Höhe: | 2800 - 3200 mm |
Gewicht: | 150 kg |
Druckstutzen: | 6/4 |
Schachtdurchmesser: | 800 mm |
Pumpenanzahl: | 1 (pre jedno čerpadlo) |
Veľkosť nádrže: | D 800 x V 3200 |
Dokumente
2D_sachta_DN_800_3200_-_1.pdf
