Heizungspumpe Grundfos Magna3 80-80 F / 360mm - PN6 / 97924688
Heizungspumpe Grundfos Magna3 80-80 F / 360mm - PN6 / 97924688

Heizungspumpe Grundfos Magna3 80-80 F / 360mm - PN6 / 97924688

Produktkategorie: Magna3 80 mit Pumpenkörper aus Grausguß Hersteller: Grundfos
Auf Lager
5785.26 € (-57%)
2500.00 € (inkl. MwSt.)
Auf Lager
Grundfos
Technický list

Varianten

Bezeichnung Preis Verfügbarkeit
Heizungspumpe Grundfos Magna3 80-60 F / 360mm - PN6 / 97924687 Heizungspumpe Grundfos Magna3 80-60 F / 360mm - PN6 / 97924687 Heizungspumpe Grundfos Magna3 80-60 F / 360mm - PN6 / 97924687
0
2200.00 €

Spannung: 230 V Max. Förderhöhe: 6 m P max: 521 W Max. Temperatur des Fördermediums: 110 °C Max. Betriebsdruck: 6 bar Nennstrom: 2,4 A Bestellnummer : 97924307 Nennförderstrom: 24,72 m3/h Nennförderhöe: 4,903 m

2200.00 €

Verfügbar

Heizungspumpe Grundfos Magna3 80-100 F / 360mm - PN6 / 97924689 Heizungspumpe Grundfos Magna3 80-100 F / 360mm - PN6 / 97924689 Heizungspumpe Grundfos Magna3 80-100 F / 360mm - PN6 / 97924689
0
2985.00 €

Spannung: 230 V Max. Förderhöhe: 10 m P max: 1043 W Druckseitiger Anschluss Durchmesser: 80 m Max. Temperatur des Fördermediums: 110 °C Max. Betriebsdruck: 6 bar Nennstrom: 4,69 A Bestellnummer : 97924309 Nennförderstrom: 33,3 m3/h Nennförderhöe: 7,643 m

2985.00 €

Verfügbar

Heizungspumpe Grundfos Magna3 80-120 F / 360mm - PN6 / 97924690 Heizungspumpe Grundfos Magna3 80-120 F / 360mm - PN6 / 97924690 Heizungspumpe Grundfos Magna3 80-120 F / 360mm - PN6 / 97924690
0
3100.00 €

Spannung: 230 V Max. Förderhöhe: 12 m P max: 1496 W Druckseitiger Anschluss Durchmesser: 80 DN Max. Temperatur des Fördermediums: 110 °C Max. Betriebsdruck: 6 bar Nennstrom: 6,65 A Bestellnummer : 97924310 Nennförderstrom: 37,41 m3/h Nennförderhöe: 9,79 m

3100.00 €

Auf Lager

Mehr anzeigen

Produktbeschreibung

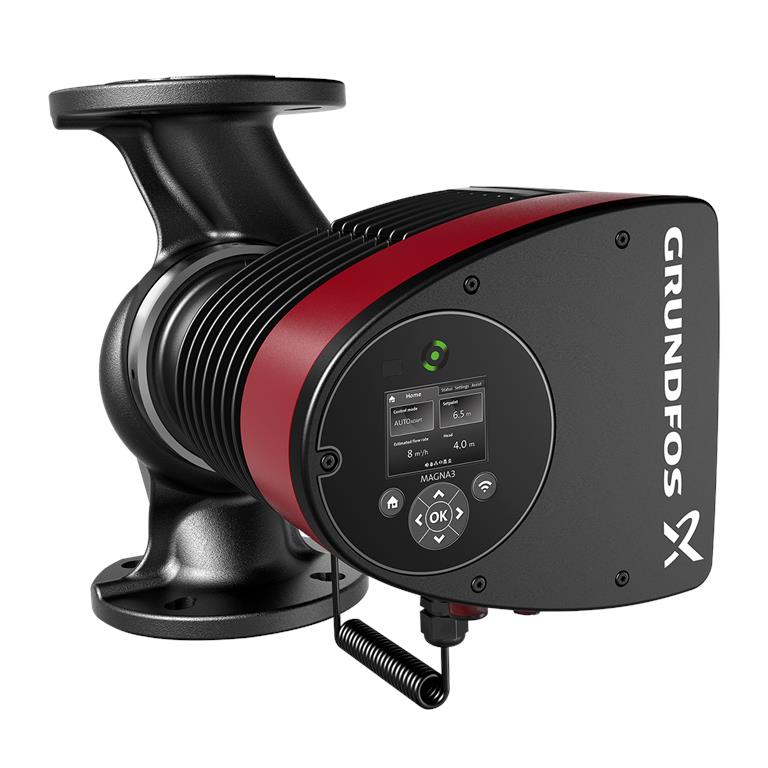

Hocheffizienz-Nassläuferpumpe Grundfos Magna3 80-80 F / 360mm - PN6 / 97924688


Die MAGNA3 ist eine hochmoderne Nassläufer-Umwälzpumpe, die für große Gewerbe- und Geschossbauten sowie öffentliche Einrichtungen, wie z. B. Krankenhäuser und Schulen, bestimmt ist. Intelligente Funktionen wie AUTOADAPT und FLOWADAPT wählen automatisch die optimale Pumpeneinstellung aus, sodass Ihre Anlage immer den bestmöglichen Komfort bei höchster Effizienz liefert.

Die Anbindung der Pumpe an eine Gebäudeleittechnik ermöglicht die vollständige Regelung und Überwachung der Anlage und verbessert gleichzeitig die Zuverlässigkeit. Zur Überwachung und Regelung der Pumpe können Sie aber auch die Grundfos GO App nutzen. So haben Sie jederzeit Zugriff auf die Anlagendaten.


Elektronisch geregelt, Energieeffizienzindex (EEI) ≤ 0.20 Best in Class

Ausführungen/Funktionen/Eigenschaften:


  • Hocheffizienz-EC-Permanentmagnet- motortechnologie
  • Energieeffizienzindex (EEI) ≤ 0.17
  • Regelungsarten: Konstantdruck / Fest- drehzahl / Proportionaldruck / Konstanttemperatur
  • Integrierter Motorvollschutz
  • Wärmedämmschalen gem. EnEV im Lieferumfang
  • Automatische Sollwerteinstellung durch AutoAdapt-Funktion
  • Integrierter Trockenlaufschutz
  • Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
  • Integrierte Wärmemengenerfassung (optionaler RPI+T2 0-16 Sensor erforderlich)
  • Anbindung an die Gebäudeleittechnik durch optionale Einsteckmodule im Klemmen- kasten
  • Betriebs- und Störmeldung
  • Kommunikationsmöglichkeiten analog/ digital: 2xDO / 3xDI / 1xAI
  • Erfassung der Betriebshistorie
  • Bedienung über TFT-Display und Soft- touch-Tastatur
  • Automatische Sollwerteinstellung inkl. Volumenstrombegrenzung durch FlowAdapt-Funktion
  • Einstell- und Auslesemöglichkeiten mittels optionalem Diagnose- und Fernbediengerät Grundfos GO

Technische Daten

Nennförderstrom
28.23 m³/h
Nennförderhöhe
6.017 m
Maximale Förderhöhe
80 dm
Temperaturklasse
110
Zulassungen
CE,VDE
Code Model
E

Werkstoffe

Pumpengehäuse
Grauguss
Pumpenmantel
EN 1561 EN-GJL-250
Pumpengehäuse
ASTM A48-250B
Laufradwerkstoff
Verbundwerkstoff

Installation

Umgebungstemperatur
0 .. 40 °C
Max. Betriebsdruck
6 bar
Anschlusstyp
DIN
Anschlussgröße
DN 80
Nenndruckstufe
PN 6
Einbaulänge
360 mm

Fördermedium

Medientemperaturbereich
-10 .. 110 °C
Medientemperatur während des Betriebs
60 °C
Dichte
983.2 kg/m³

Elektrische Daten

Maximale Leistungsaufnahme P1
691 W
P1 min.
28 W
Netzfrequenz
50 / 60 Hz
Bemessungsspannung
1 x 230 V
Minimale Stromaufnahme
0.28 A
Maximale Stromaufnahme
3.15 A
Schutzart (gemäß IEC 34-5)
X4D
Isolationsklasse (IEC 85)
F

Sonstiges

Energieeffizienzindex (EEI)
0.17
Nettogewicht
29 kg
Bruttogewicht
31.8 kg
Versandvol.
0.071 m³

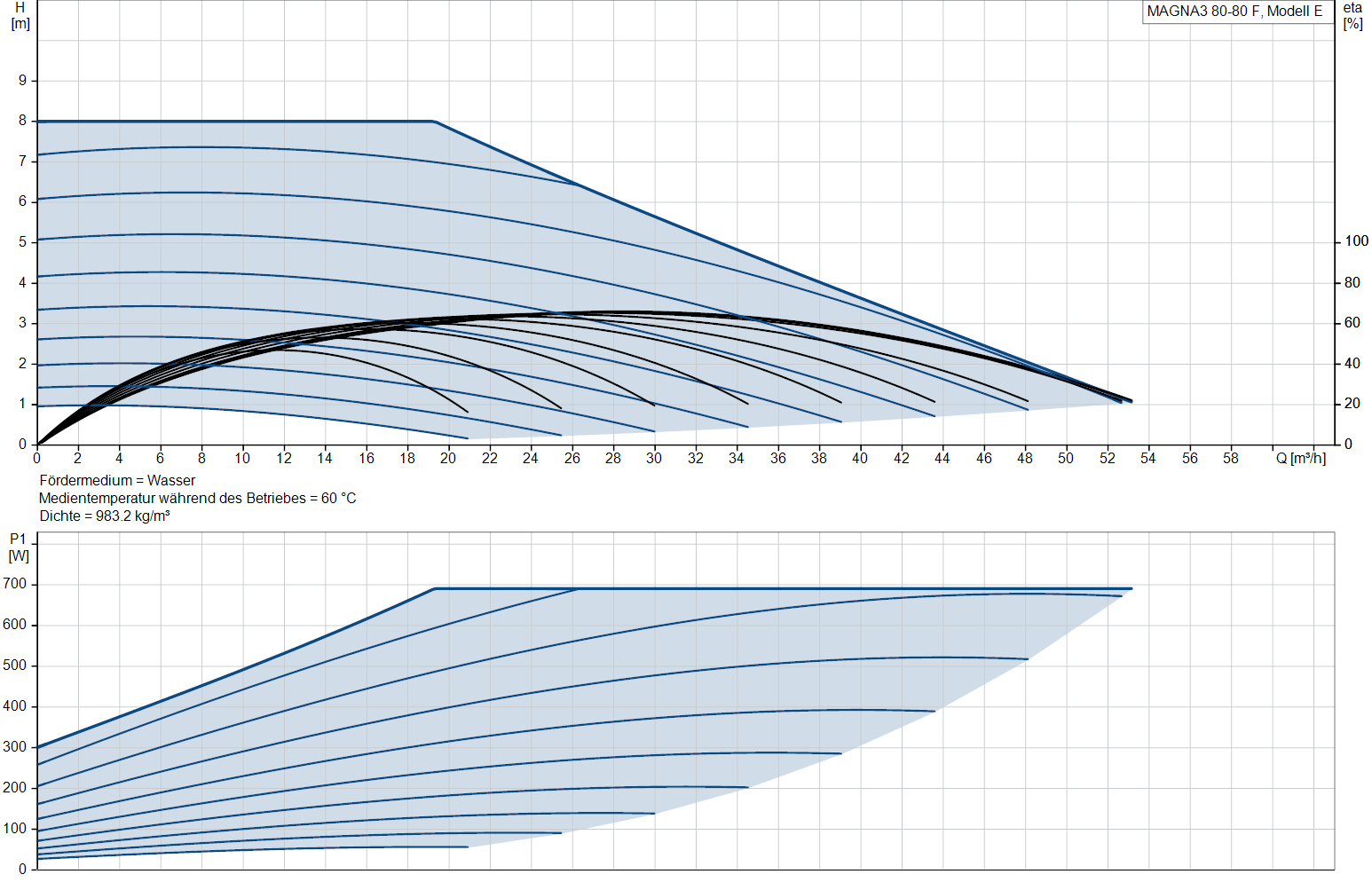

Kennlinie der Pumpe



Zeichnung der Pumpe



Technische Daten

Spannung: 230 V
Max. Förderhöhe: 8 m
P max: 691 W
Druckseitiger Anschluss Durchmesser: 80 DN
Max. Temperatur des Fördermediums: 110 °C
Max. Betriebsdruck: 6 bar
Nennstrom: 3,15 A
Bestellnummer : 97924308
Nennförderstrom: 28,23 m3/h
Nennförderhöe: 6,017 m
